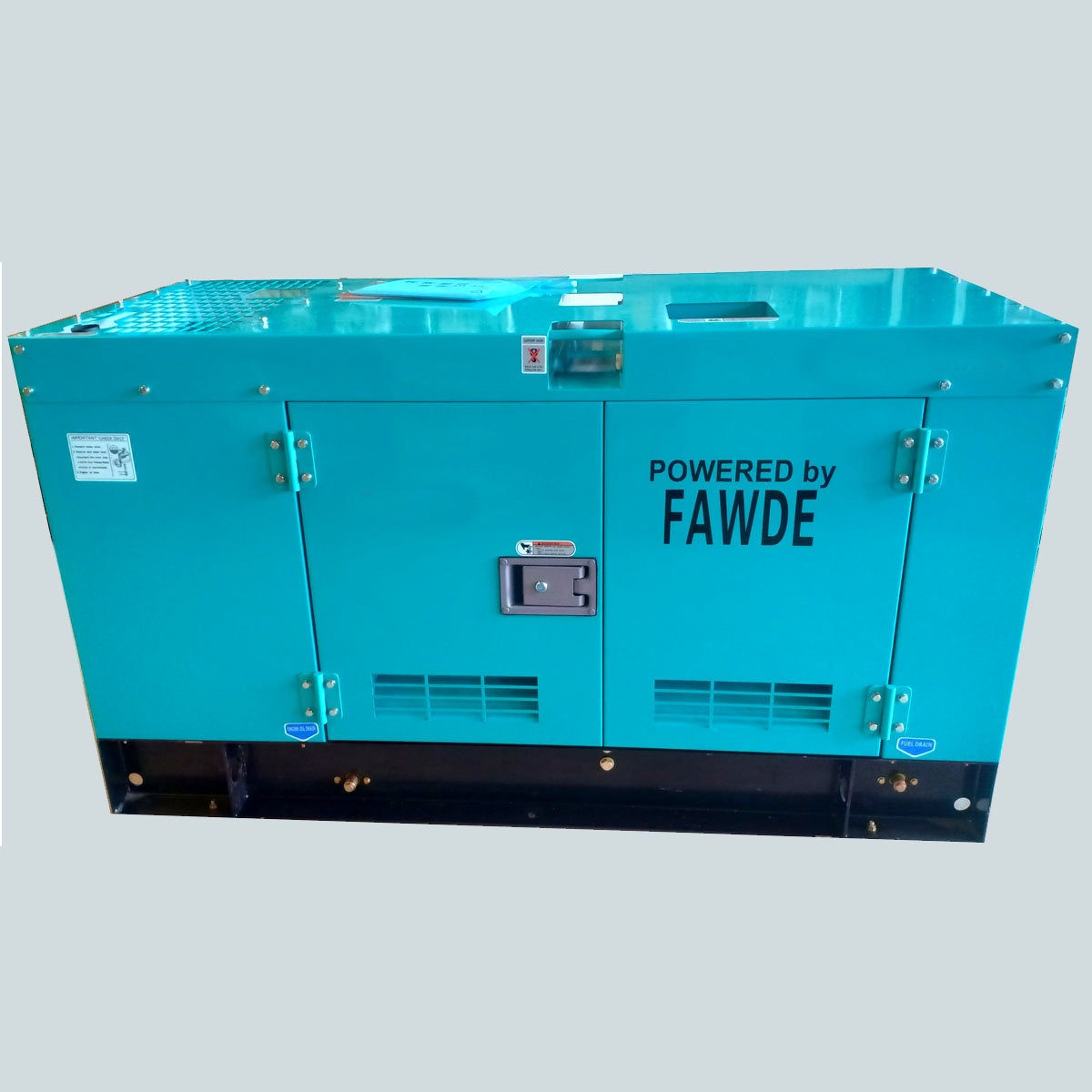

Mã tổ máy Thương hiệu BMG10FL
động cơ FAWDE
Mã động cơ 4DW81-23D
Thương hiệu đầu phát LEEGA
Mã đầu phát LA184G18
Bảng điều khiển DATAKOM D300MK3
Công suất Liên tục (KVA/KW) 8.5/ 8.5
Công suấtdự phòng (KVA/KW) 9.5 / 9.5
Hệ số công suất / 1,0
Số pha – Số dây 1 pha-2 dây
Điện áp (VAC) 220-230V
Tần số (Hz) 50
Dòng điện (A) 38A
Ắc quy (VDC/Ah) 12V/80
Độ ồn @7m (dBA) ở 75% tải 65
Tiêu haonhiên liệu 100%/75% (L/h)
Dung tích bình nhiên liệu(L) 3.3/2.5
Trọng lượng (kg) 90
Kích thước (DxRxC) mm 2000x850x1250
Độ ổn định điện áp % ± 1% Độ ổn định tần số % ≤ ± 1
Thời gian ổn định Sec ≤ 30 Thời gian ổn định Sec ≤ 30
Môi trường hoạt động Thông số chung
Nhiệt độ C ≤ 50 Loại nhiên liệu Dầu Diesel
Độ ẩm % ≤ 95 Tiêu chuẩn sản xuất ISO9001:2015, ISO14001:2015
Áp suất khí quyển Atm 1 Độ cao hoạt động ≤ 1000m
BMG10FL
THÔNG SỐ ĐỘNG CƠ
MÃ ĐỘNG CƠ: FAWDE 4DW81-23D động cơ diesel 4 kỳ, làm mát bằng nước kết hợp quạt gió
THÔNG SỐ CHUNG
Mã động cơ- tốc độ vòng quay 4DW81-23D – 1500 vòng/phút
Công suất liên tục (KW/) 17
Số xi lanh- sắp xếp 4 – thẳng hàng
Đường kính x Hành trình Piston (mm) 85*100
Dung tích xi lanh (L) 2.27
Dung tích dầu bôi trơn có bộ lọc (L) 7.8
Kiểu khởi động Đề điện, ắc qui 12V, 80 AH,
Điều tốc Điện tử
Kiểu nạp khí Tự nhiên
Kiểu phun nhiên liệu Trực tiếp
Tỷ số nén 17:1
Bộ lọc Có lọc nhiên liệu tách nước, lọc nhiên liệu tinh, lọc gió, lọc
nhớt
Hệ thống làm mát Làm mát bằng dung dịch nước làm mát, có bình nước phụ
THÔNG SỐ ĐẦU PHÁT
Thương hiệu và xuất xứ LEEGA
Mã đầu phát LA184G18
Công suất liên tục (KVA) 16.6
Hệ số công suất 1
Cấp cách nhiệt của cuộn dây H
Cấp bảo vệ IP23
THD/THF <2%
Hệ thống kích từ Tự kích từ, không chổi than
Điểu chỉnh điện áp AVR
Kiểu đầu phát Một ổ trục
Kiểu làm mát Cánh quạt đầu trực thổi trực tiếp
Tổng biến dạng sóng hài điện áp (THD) <5%
BỘ ĐIỀU KHIỂN KỸ THUẬT SỐ DATAKOM D-300MK3
Bộ điều khiển DATAKOM D-300MK3 xuất xứ
Thổ Nhĩ Kỳ chuyên dùng cho máy phát điện,
cấu trúc khối, mođun dễ dàng thay thế đầy đủ
tính năng hiển thị, cảnh báo, bảo vệ, tự động
khởi động máy khi điện lưới có sự cố, sơ đồ
đấu dây đầy đủ chỉ dẫn. Dây tín hiệu điều
khiển và cảm biến, cảnh báo có đánh số và
màu sắc để phân biệt các chức năng từng dây
Vận hành/ Điều khiển
Màn hình hiển thị LCD, Ngôn ngữ tiếng Anh
Test/Auto
Nút dừng khẩn cấp
Khởi động bằng tay(Run(Start)/Stop)
Hiển thị trên màn hình LCD
Điện áp các pha (V)/ Dòng điện các Pha (A)/ Tần số (Hz)
Công suất (kW, kVA)
Tải máy phát (%)
Hệ số công suất (PF) Tốc độ động cơ (RPM)
Áp suất dầu bôi trơn (Bar)/ Nhiệt độ nước làm mát (0C)
Mức nhiên liệu (%, Lít)
Điện áp ắc qui (Vdc)
Số giờ hoạt động
Số giờ hoạt động còn lại máy phát đến giờ bảo trì
Hiển thị và phân tích điện áp dạng đồ thị
Hiển thị trạng thái Hiển thị trạng thái hoạt động (chạy/dừng)
Các tính năng cảnh báo, tự
động dừng máy. (Cảnh báo
được hiển thị trên màn hình
LCL và có đèn nháy sáng)
Nhiệt độ nước làm má/động cơ cao hơn ngưỡng cài đặt: cảnh báo, tắt
máy
Áp suất động cơ thấp hơn ngưỡng cài đặt: cảnh báo, tát máy
Điện áp đầu ra cao/thấp hơn ngưỡng cho phép: cảnh báo, tắt máy
Tần số cao/thấp hơn ngưỡng cho phép: cảnh báo, tắt máy
Quá tải: cảnh báo, tắt máy
Tác động nút dừng khẩn cấp: cảnh báo, tắt máy
Điện áp ắc qui khởi động thấp: Cảnh báo, tắt máy
Mức nhiên liệu thấp hơn ngưỡng cài đặt: Cảnh báo, tắt máy (có thể
thay đổi được ngưỡng cài đặt)
Cổng truyền thông
Công thông tin truyền thông Modbus cung cấp khả năng truyền tin
Modbus-RTU qua module RS485, Modbus TCP/IP qua module
Ethernet, Modbus-TCP/IP qua GPRS
Hệ thống kết nối điện đầu
ra
Sử dụng aptomat (CB) 100A 3pha 4 cực bảo vệ quá tải và ngắn mạch
Điểm kết nối cố định, dùng ren vít và đai ốc, có nắp bảo vệ an toàn
Có điểm đấu tiếp đất trên vỏ máy
